Tрансформаторы

[sgser]

[ATTACH=CONFIG]21920[/ATTACH][ATTACH=CONFIG]21921[/ATTACH]

Провел моделирование при использовании кабелей типа RG174 и SAT703. Вот графики КСВ и S21, электромагнитный анализ подтверждает согласование, но вот потери увеличились (до 4%) и равны потерям при простом стыке этих кабелей(
Варианты расчета приведены для длины центрального проводника 0,5мм и 1,5мм.

Vodkaman, подумай, какую распространенную трубку выбрать для реализации твоей идеи.

[jomy]

[Vodkaman]

Vodkaman, подумай, какую распространенную трубку выбрать для реализации твоей идеи.

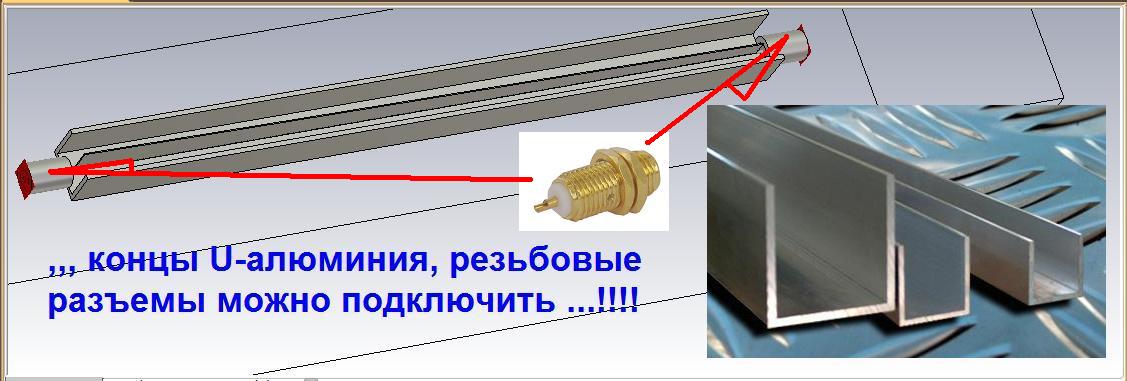

Я выбрал трубку от телевизионной Яги, у меня после переделки двух антенн на диапазон 900 МГц много обрезков осталось.

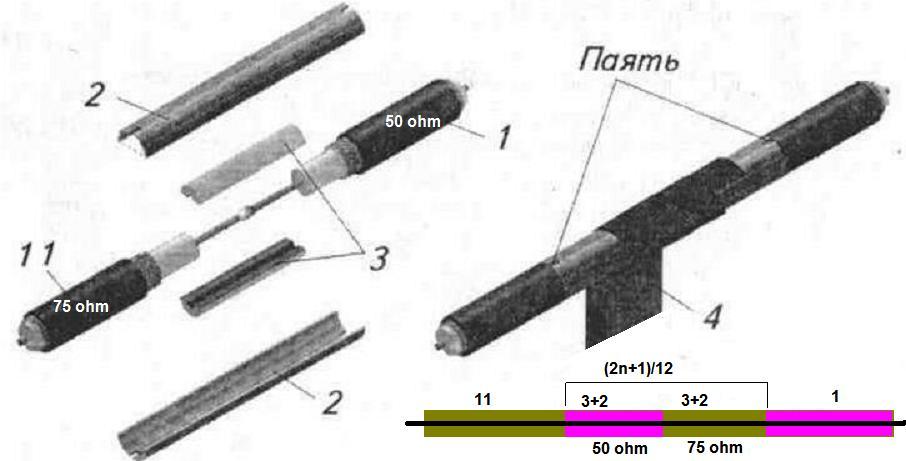

Добавил кусочки эквивалентов кабелей 1/4 длины волны:

[jomy]

[sgser]

Да, 60mm.

[sgser]

Я выбрал трубку от телевизионной Яги, у меня после переделки двух антенн на диапазон 900 МГц много обрезков осталось.

Добавил кусочки эквивалентов кабелей 1/4 длины волны:

В такой узкой трубке, сложно наверное потом на практике отцентрировать проводник..

[Vodkaman]

В такой узкой трубке, сложно наверное потом на практике отцентрировать проводник..

Можно центрирующие кружочки с прорезями разной высоты сделать. 3 шт. думаю достаточно будет.

[sgser]

Сергей, если не трудно, можете прогнать упрощенный вариант в HFSS, чтобы удостовериться в результате?

Упрощенная версия работает.

[jomy]

[Vodkaman]

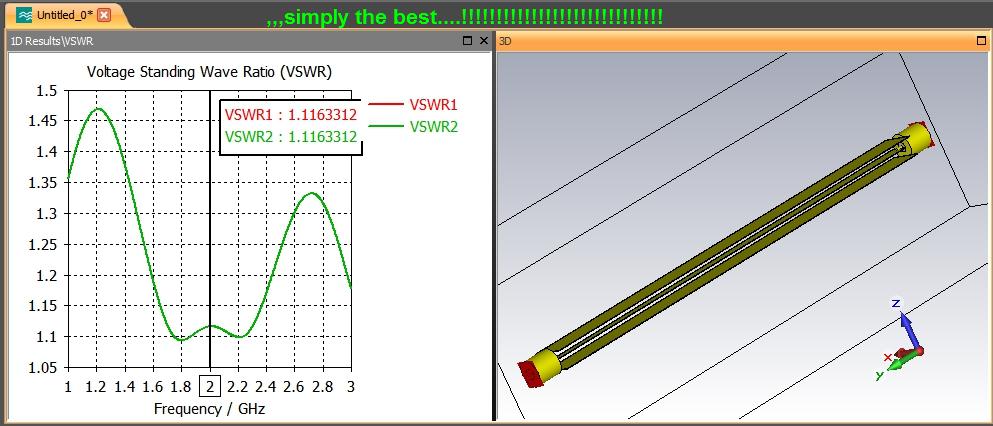

Упрощенная версия работает.

Сергей, спасибо! Скажи, а есть способ импортировать HFSS файл в CST?

[sgser]

Сергей, спасибо! Скажи, а есть способ импортировать HFSS файл в CST?

iges подойдет?

[Vodkaman]

iges подойдет?

Да мне собственно, график КСВ хочется посмотреть. Выложи, пожалуйста, если нет каких-то скрытых причин этого не делать.

[jomy]

[sgser]

Да мне собственно, график КСВ хочется посмотреть. Выложи, пожалуйста, если нет каких-то скрытых причин этого не делать.

[jomy]
