Как паять разъем n-male на кабель

[djony]

Ознакомился с как собрать разьём
Получаеться кабель держиться только на конечном пине и всё...
его с легкостью можно вырвать... или я чото недогоняю?

[uve]

djony, проявите немного технической мысли.Я эту проблему решаю так: 1 оплётку расплетаю на дл. 18/22мм , 2 ц.жилу укорачиваю ,3 оплётку заворачиваю поверх упорной втулки и прижимаю к кабелю(за втулкой) 4 накладываю бандаж на часть оплётки за втулкой медным проводом Д= 0.2мм.

[djony]

Спасибо, так и зделал, подсоединил... радуюсь, поже скрины :)

[kuslik]

главное аккуратно и ничего не замкнуть и не сломить...

[maxim55555]

Долго думал что вы не той стороной муфту 3 поворачиваете, не будет там прижима кабели с помощью уплотнительного кольца 1. А в муфте 3 еще и паз для диэлектрика который поверх экрана.
Да, и 3 см для очистки диэлектрика много, у меня 1,1 см получилось, т.к. уплотнительное кольцо 1 должно находиться на оплетке диэлектрика а не экране. Паять экран не надо.
Инструкция по N-type:
http://www.radiolab.ru/ru/attach_fil...gpsu089fklhoa4

[usup]

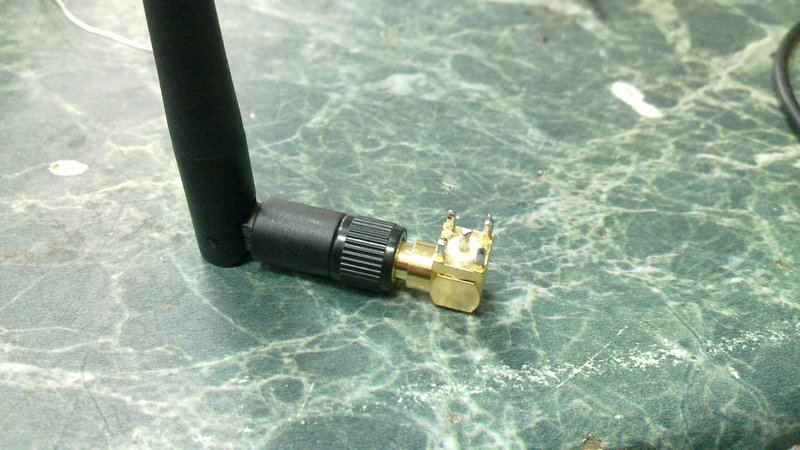

подскажите как правильно запаять кабель к такому разьему(понимаю что разьем для установки на плату но другого нет)разделить оплетку на 4 жилы и подпаятся к штыркам или же просто оплетку по кругу напаять на основание?

[lipton]

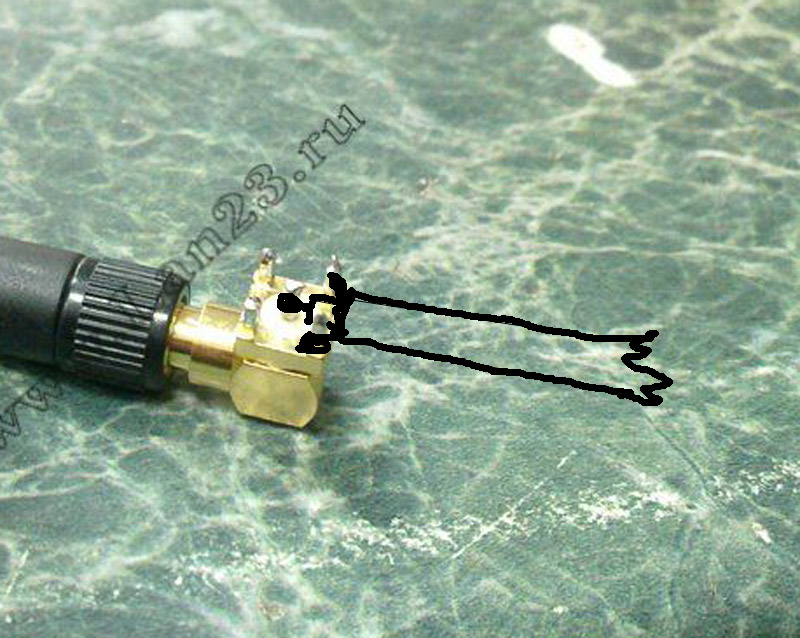

Ну вот подрисовал по быстрому, думаю всё понятно...
По другому Вы по нормальному не запаяете.

[usup]

разве на свч можно оплетку раделять и скручивать?не черевато ли это большими потерями?везде где видель пайку кабеля к плате ,просто поверх оплетки накладывался припой.

[lipton]

Если кабель будет фторопластовый, то именно так и делайте. Я нарисовал из расчёта РГ-58, а его "каплей" не прильёшь! Да и косички там получились бы "умеренной" длины.

По другому (судя из Ваших вопросов) Вы нормально не сделаете!

[usup]

кабель будет от вай фай антенны ноутбука.а как лучше кабель к плате передатчмка запаять или посадить на u.fl/ipx конектор.

[usup]

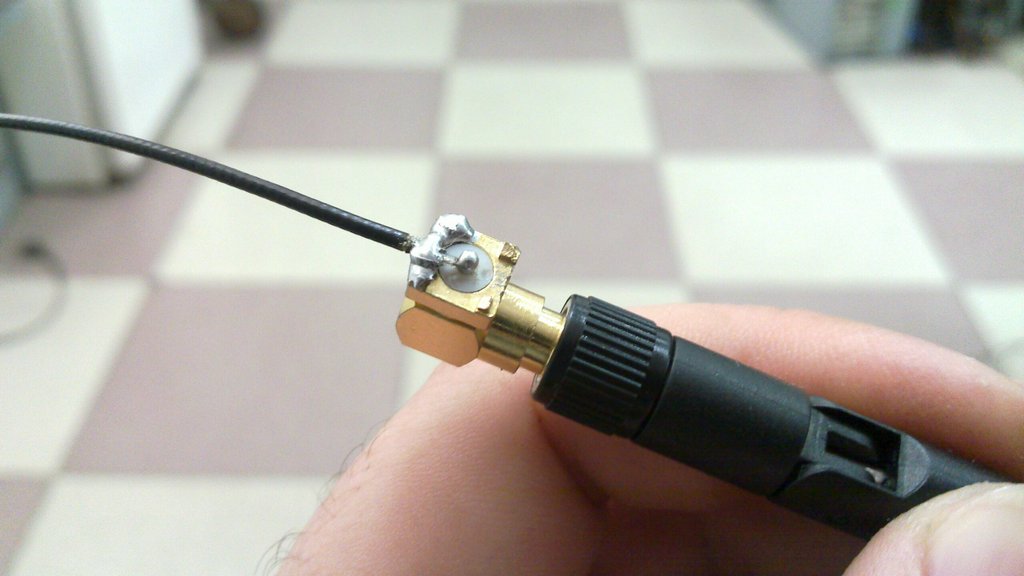

вот так пойдет?

[lipton]

Да, отлично!

[usup]

а на плату лучше также запаять или на u.fl коннектор посадить?

[lipton]

а на плату лучше также запаять или на u.fl коннектор посадить?

Ну эт как вам будет удобней... Если на кабеле УФЛ стоит, то и втыкайте, а нет так паяйте (с виду получается неплохо)!

[usup]

вопрос не в удобстве а как меньше дб потерять вроде пайка лучше коннектора будет?
